Комбінований датчик руху і розбиття Crow Swan PGB
-
Бренд:
"Crow", Израиль
Тип датчика: рух (інфрачервоний), розбиття
Тип підключення: дротове, NC контакти
Дальність виявлення руху: до 15 м
Дальність виявлення розбиття: до 10 м
Імунітет до тварин: до 25 кг
Ступінь захисту: внутрішній
Живлення: 8.2-16 В
Розміри: 123 х 62 х 38 мм
Аналоги: Комбінований датчик руху і розбиття DSC LC-102pi
Комбінований датчик руху і розбиття Satel Navy ECO
Датчик руху і розбиття скла Crow Swan PGB застосовується для виявлення руху і розбиття скла в приміщенні.
Установка датчика руху і розбиття скла Swan PGB:
Вибирайте місце установки навпроти захищених вікон, в зоні прямої видимості, на відстані до 4,5 метрів. У випадку більш ніж одного вікна, розмістіть детектор в центрі приміщення, направивши на вікна в місці найбільш ймовірного проникнення порушника. Порушник повинен рухатися поперек променів і зони виявлення каналу розбиття скла. Якщо важкі штори закривають вікно, ви повинні розмістити детектор за ними, на схилі вікна, інакше штори будуть блокувати проходження акустичного сигналу.
Уникайте установки датчика руху:
- Особовою стороною до прямого сонячного світла.
- Особовою стороною до поверхонь зі швидкістю зміною температури.
- У місцях зі значними повітряними потоками.
Детектор руху Swan PGB може бути встановлений як на рівну стіну, так і в кут. При необхідності можна використовувати кронштейн. Перемикач 4 на счетверенному перемикачі (підписаний "PET") встановлює імунітет на тварин до 15 або 25 кг. Перемикач в нижньому положенні (ON)-імунітет на тварин до 15 кг. Перемикач у верхньому положенні (OFF)-імунітет на тварин до 25 кг. Також Ви можете налаштувати чутливість ІЧ каналу. Перемикач 3 на счетверенному перемикачі (підписаний "PULSE") використовується для контролю лічильника імпульсів каналу ІЧ. Перемикач в нижньому положенні (ON)-висока чутливість. Для стабільної навколишнього середовища. Перемикач у верхньому положенні (OFF)-низька чутливість, для нестабільного навколишнього середовища. Налаштувати чутливість акустичного каналу можна перемикачем 2 на счетверенний перемикачі (підписаний "AUD"). Перемикач в нижньому положенні (ON)- зменшення чутливості на 50% (використовується в маленьких приміщеннях). Перемикач у верхньому положенні (OFF)-чутливість акустичного каналу = 100%.
Принцип роботи ІЧ датчика руху і розбиття скла Crow Swan PGB:
Детектор аналізує зміни ІЧ спектру при наявності руху. Він вловлює звуки руйнування скла, які створюються двома послідовними сигналами на різних частотах. Унікальна схема фазочастотної детекції дозволяє виділити окремо сигнал від удару і сигнал розбитого скла, що є гарантією від помилкових спрацьовувань. Немає необхідності в установці безпосередньо на вікні: один детектор забезпечує захист обсягу і декількох вікон одночасно.
Датчик руху має можливість регулювання чутливості ІЧ каналу в межах від 15% до 100% за результатами тесту на рух. Для цього використовуйте потенціометр, підписаний "PIR". Заводське налаштування-57%. Обертаючи потенціометр за годинниковою стрілкою, ви збільшуєте дистанцію, а проти годинникової стрілки-зменшуєте.
Переваги датчика Swan PGB:
- Счетверенний піроелемент.
- Два незалежних релейних вихода каналу ІЧ і розбиття скла.
- SMD технологія.
- Встановлення каналів ІЧ.
- Встановлення каналів удару по склі.
- Встановлення каналів руйнування скла.
- Захист обсягу.
- Автоматична температурна компенсація.
- Стійкість до навколишнього середовища.
- Імунітет від тварин нижче 1 метра.

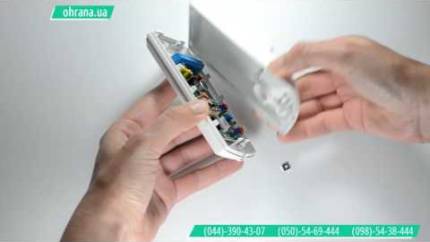

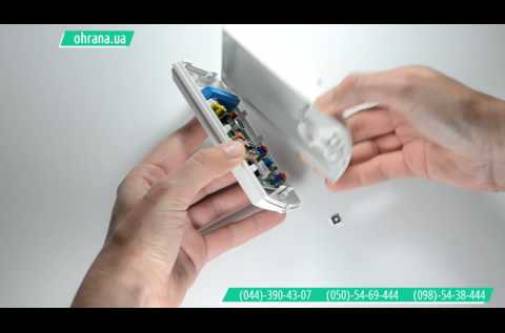

В отличие от ИК датчика Swan Quad, основным отличием Swan PGB является то, что он комбинированный - реагирует как на движение, так и на разбитие стекла. По факту Swan PGB представляет собой два датчика в одном корпусе. Корпус данного детектора движения имеет большие размеры, по сравнению с Swan Quad, но выполнен из такого же качественного пластика, который не желтеет со временем. Благодаря возможности детекции разбития, такой датчик станет незаменим для установки на объектах со значительным остеклением, например, на веранде или в теплице. Как и Swan Quad, усовершенствованное устройство имеет сертификат, поэтому может использоваться для установки в магазинах, банках и различных гос. учреждениях. Крепиться датчик аналогично предыдущей модели – просверливаются размеченные отверстия в корпусе для крепления на стену, или используется кронштейн, который в комплект не входит. Под корпусом находятся фактически два различных датчика, каждый из которых имеет собственные подстройки чувствительности и собственный выход. Устройство имеет тампер, который передает тревожный сигнал на централь при попытке вскрытия корпуса прибора злоумышленниками. На плате установлен микрофон. Акустический канал настроен строго на звуки удара по стеклу и его разбития.
Габарити | 123 * 62 * 38 мм |
Дистанція виявлення | Скло: до 10 м (при 90є) ІК: 15 м (широкоуг. лінза) |
Метод детекції | Счетверенний PIR- елемент |
Швидкість виявлення | 0,15-3,6 м / сек |
Температурна компенсація | Є |
Напруга живлення | 8,2 ... 16 В постійного струму |
Струм споживання | Деж. реж = 16,5 мА Спрацювання = 22 мА |
Довжина (кількість) імпульсів | 1, Авто |
Вихід тривоги | NC контакт реле, 0,1А при 28В з захисним R = 10 Ом |
Тампер-контакт | NC контакт реле, 0,1А при 28В з захисним R = 10 Ом |
Час тривоги | 2 секунди |
Електромеханічні магнітна захищеність | 50000в |
Радіочастотна захищеність | 30В / м при 10-1000МГц |
Робоча температура | -20 ... + 50 ° С |
Час готовності | 60 секунд |
Захист від видимого світла | Стійкий до світла галогенових ламп на відстані більше 2,4 метра |
Вага | 110 грам |
