Инфракрасный датчик движения Swan PGB

605.00 грн.
24340
Производитель: Crow

ИК детектор движения +
разбития стекла.Внутреннее применениеДальность действия 15 метровИммунитет от животных до 25 кгДатчик разбития стеклаИК-датчик движения
Подключение: проводное, NC контакты.
Для внутренней установки.
Невосприимчивость к животным весом до 25 кг ;

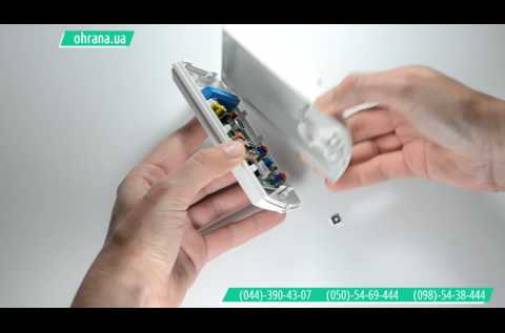

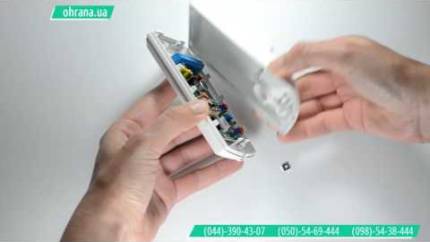

Обнаружение движения  до  15  метров, стекло: 10м;Видео-обзор
Рекомендован ГСО.

Гарантия 1 год

14 дней на обмен

Курьерская доставка по Киеву:
30 грн при заказае от 50 до 1000 грн БЕСПЛАТНО при заказе от 1000 грн

Доставка Новой почтой:
по всей Украине от 35 грн

Наши магазины:
Киев, пр-т Лобановского 196
Запорожье, ул. Медведева 8

Описание
Характеристики
Документы и файлы
Отзывы (0)
Описание

Датчик движения и разбития стекла Crow Swan PGB применяется для обнаружения движения и разбития стекла в помещении.

Установка датчика движения и разбития стекла Swan PGB:

Клеммы датчика swan PGBВыбирайте место установки напротив защищаемых окон, в зоне прямой видимости на расстоянии до 4,5 метров. В случае более чем одного окна, разместите детектор в центре помещения, направив на окна в месте наиболее вероятного проникновения нарушителя. Нарушитель должен двигаться поперек лучей и зону обнаружения канала разбития стекла. Если тяжелые шторы закрывают окно, вы должны разместить детектор за ними, на откосе окна, иначе шторы будут блокировать прохождение акустического сигнала.

Избегайте установки датчика движения:

  • Лицевой стороной к прямому солнечному свету.
  • Лицевой стороной к поверхностям с быстрой сменой температуры.
  • В местах со значительными воздушными потоками.


Детектор движения Swan PGB может быть установлен как на ровную стену, так и в угол. При необходимости можно использовать кронштейн. Переключатель 4 на счетверенном переключателе (подписан “PET”) устанавливает иммунитет на животных до 15 или 25 кг. Переключатель в нижнем положении (ON) – иммунитет на животных до 15 кг. Переключатель в верхнем положении (OFF) – иммунитет на животных до 25 кг. Также Вы можете настроить чувствительность ИК канала. Переключатель 3 на счетверенном переключателе (подписан “PULSE”) используется для контроля счетчика импульсов канала ИК. Переключатель в нижнем положении (ON) – высокая чувствительность. Для стабильной окружающей среды. Переключатель в верхнем положении (OFF) – низкая чувствительность, для нестабильной окружающей среды. Настроить чувствительность аккустического канала можно переключателем 2 на счетверенном переключателе (подписан “AUD”). Переключатель в нижнем положении (ON) – уменьшение чувствительности на 50% (используется в маленьких помещениях). Переключатель в верхнем положении (OFF) – чувствительность акустического канала = 100%.

Принцип работы ИК датчика движения и разбития стекла Crow Swan PGB:

Детектор анализирует изменения ИК спектра при наличии движения. Он улавливает звуки разрушения стекла, которые создаются двумя последовательными сигналами на разных частотах. Уникальная схема фазочастотной детекции позволяет выделить отдельно сигнал от удара и сигнал бьющегося стекла, что является гарантией от ложных срабатываний. Нет необходимости в установке непосредственно на окне: один детектор обеспечивает защиту объема и нескольких окон одновременно.

Датчик движения имеет возможность регулировки чувствительности ИК канала в пределах от 15% до 100% по результатам теста на движение. Для этого используйте потенциометр, подписанный “PIR”. Заводская настройка 57%. Вращая потенциометр по часовой стрелке, вы увеличиваете дистанцию, против часовой стрелки – уменьшаете.

Преимущества датчика Swan PGB:

  1. Счетверенный пироэлемент.
  2. Два независимых релейных выхода канала ИК и разбития стекла.
  3. SMD технология.
  4. Настройка канала ИК.
  5. Настройка канала удара по стеклу.
  6. Настройка канала разрушения стекла.
  7. Защита объема.
  8. Автоматическая температурная компенсация.
  9. Устойчивость к окружающей среде.
  10. Иммунитет от животных ниже 1 метра.



Характеристики
Габариты 123*62*38 мм
Дистанция обнаружения Стекло: до 10 м (при 90є) ИК: 15 м (широкоуг. линза )
Метод детекции Счетверенный PIR- элемент
Скорость обнаружения 0,15-3,6 м/сек
Температурная компенсация Есть
Напряжение питания 8,2…16 В постоянного тока
Ток потребления Деж. реж = 16,5 мА Сработка = 22 мА
Длинна (количество ) импульсов 1, Авто
Выход тревоги NC контакт реле, 0,1А при 28В с защитным R=10 Ом
Тампер-контакт NC контакт реле, 0,1А при 28В с защитным R=10 Ом
Время тревоги 2 секунды
Эл.-магнитная защищенность 50000В
Радиочастотная защищенность 30В/м при 10-1000МГц
Рабочая температура -20…+50°С
Время готовности 60 секунд
Защита от видимого света Устойчив к свету галогеновых ламп на расстоянии более 2,4 метра
Вес 110 грамм
