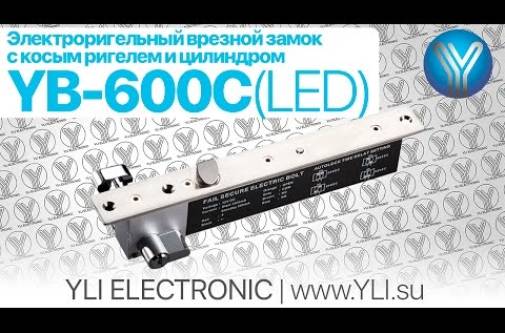

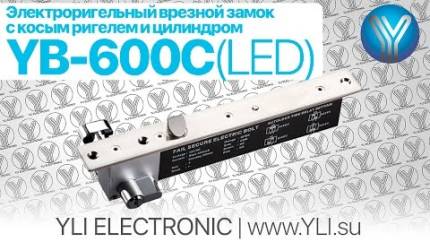

Електроригельний замок Yli Electronic YB-600C(LED)

YB-600C (LED) — виразний електрорігельний замок cо світловою індикацією для системи контролю доступу. Компанія-виробник: YLI ELECTRONIC.
Електрорігельний замок призначений для внутрішнього встановлення як в дверну коробку (раму), так і в самі двері. Підходить для металевих, пластикових, металопластикових і дерев'яних дверей.
Він оснащений вбудованою LED індикацією відкриття/закриття дверей.

Технічні характеристики ЕЛЕКТРОРІГЕЛЬНОГО ЗАМКУ YB-600C (LED):

• Тип замка: електрорігельний.
• Тип встановлення: врізний.
• Виходи: NO/NC/COM.
• Без живлення: закритий.
• Живлення: 12V.
• Споживання: 1200мА (робоче) | 200мА (режим очікування).
• Розміри:

  • замок: 260 x 30 x 48 мм
  • планка: 100 x 25 x 3 мм
  • рігель: діаметр 16 мм, довжина 16 мм (косий)
• Вбудований індикатор стану дверей.
• Двері автоматично закриваються, якщо не були відкрита протягом 5 секунд.

КОМПЛЕКТАЦІЯ

• Електрорігельний замок
• Накладка на замок
• Відповідна планка
• Монтажний комплект
• Кріпильні накладки для порожнистої металевої коробки
• Інструкція
• Ключовий циліндр, ключі (5 шт.), накладка на циліндр

ВСТАНОВЛЕННЯ ЕЛЕКТРОРІГЕЛЬНОГО ЗАМКУ YB-600C (LED)

• Налаштуйте таймер затримки (перемикається перемичками на замку).
• Зробіть нішу в дверній коробці/дверях за розміром замку і відповідної планки, після чого встановіть замок врівень з поверхнею. (Для установки замку в порожнисту металеву дверну коробку використовуйте спеціальні кріпильні накладки з комплекту).
• Прикладіть накладку на замок і зафіксуйте шурупами.
• Встановіть відповідну планку таким чином, щоб вбудований магніт (пластиковий круг) був нижче рігеля замку. Відстань між замком і відповідною планкою повинна бути не більше 8 мм.
• Згідно з інструкцією підключення, підключіть електрорігельний замок YB-600C (LED) до живлення і керуючих пристроїв системи контролю доступу.
