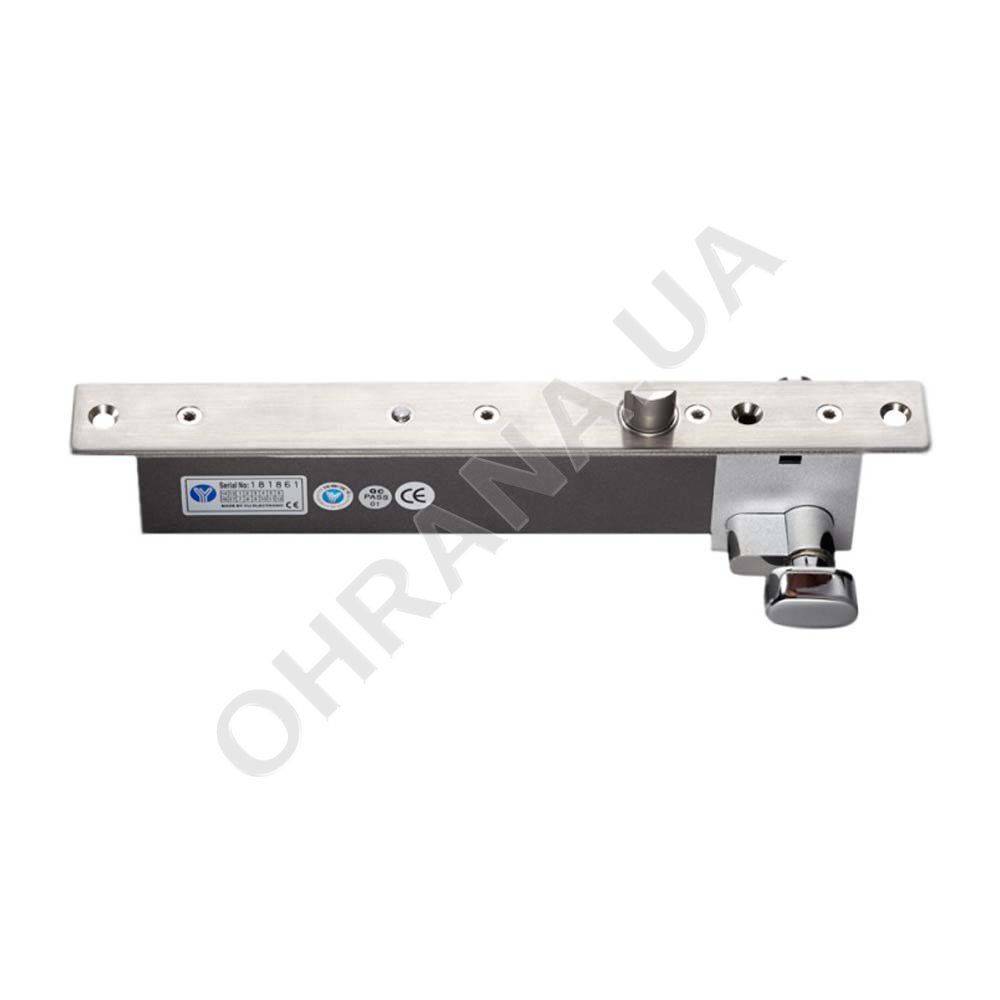

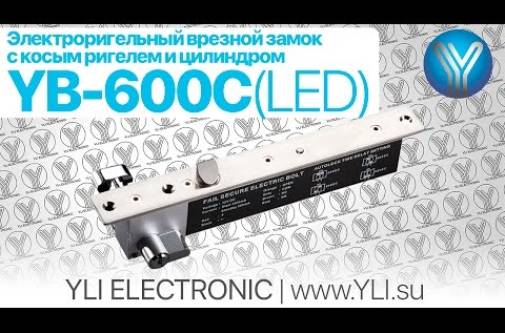

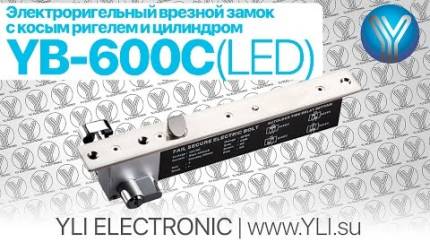

Электроригельный замок Yli Electronic YB-600C(LED)

YB-600C(LED) – врезной электроригельный замок cо световой индикацией для системы контроля доступа.
Компания-производитель YLI ELECTRONIC.

Электроригельный замок предназначен для внутренней установки как в дверную коробку (раму), так и в саму дверь. Подходит для металлических, пластиковых, металлопластиковых и деревянных.

Оснащен встроенной LED индикацией открытия/закрытия двери.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-600C(LED)

• Тип замка: электроригельный
• Тип установки: врезной
• Выходы: NO/NC/COM
• Без питания: закрыт
• Питание: 12 В
• Потребление: 1200 мА (рабочее) | 200 мА (режим ожидания)
• Размеры:

• замок: 260 x 30 x 48 мм
• ответная планка: 100 x 25 x 3 мм
• ригель: диаметр 16 мм, длинна 16 мм (косой)

• Встроенный индикатор состояния двери
• Дверь автоматически закрывается, если не была открыта в течении 5 секунд

КОМПЛЕКТАЦИЯ

электроригельный замок
накладка на замок
ответная планка
монтажный комплект
крепежные накладки для полой металлической коробки
инструкция
ключевой цилиндр, ключи(5шт.), накладка на цилиндр.

УСТАНОВКА ЭЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-600C(LED)

Настройте таймер задержки (переключается перемычками на замке);
Вырубите нишу в дверной коробке/двери по размеру замка и ответной планки, после чего установите замок вровень с поверхностью;

*для установки замка в полую металлическую дверную коробку используйте специальные крепежные накладки из комплекта

Приложите накладку на замок и зафиксируйте шурупами;
Установите ответную планку таким образом, чтоб встроенный магнит (пластиковый круг) был ниже ригеля замка. Расстояние между замком и ответной планкой должно быть не более 8 мм
Согласно инструкции подключения, подсоедините электроригельный замок YB-600C(LED) к питанию и управляющим устройствам системы контроля доступа.
