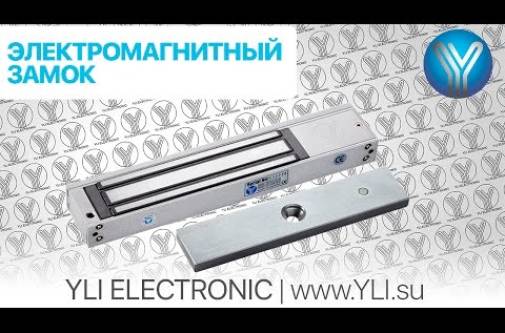

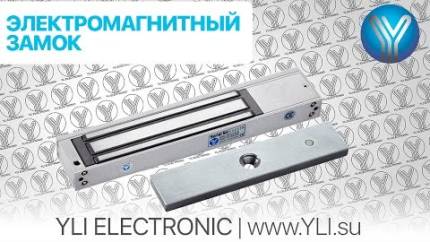

Електромагнітний замок Yli Electronic YM-180S з датчиком стану

• Електромагнітний замок з кріпильною планкою.
• Відповідна частина.
• Кріпильний комплект.
• Монтажний стікер з розміткою.
• Інструкція.

Встановлення електромагнітного замка

Відповідна планка:

• Наклейте трафарет в місці встановлення відповідної частини на дверях.
• Із зовнішньої частини дверей зробіть отвір d = 16 мм (відповідно до інструкції, але не до кінця!), і два неглибоких отвори d = 8 мм з внутрішньої сторони дверей для фіксації відповідної планки.
• Закріпіть відповідну частину, встановивши болт з напівкруглою гладкою головкою із зовнішнього боку дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї встановіть відповідну частину. Зафіксуйте гайку за допомогою шестигранного ключа.

ВАЖЛИВО! Не сильно затягуйте гайку відповідної планки, вона повинна трохи пружинити завдяки гумовій прокладці для забезпечення більш щільного контакту відповідної планки і магніту.
Кріпильна планка замка:

• Закріпіть фіксуючу планку електромагнітного замка у верхньому кутку коробки, використовуючи саморізи з комплекту.

Електромагнітний замок:

• Прикладіть електромагнітний замок до кріпильної планки і прикрутіть два шурупа (внизу замка) за допомогою маленького шестигранного ключа.

Підключення живлення

Підключіть електромагнітний замок до живлення:

• (+) до червоного дроту.
• (-) до чорного.
