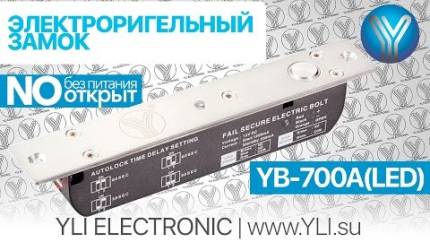

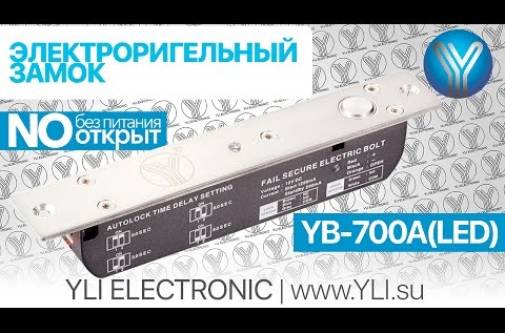

Електроригельний замок Yli Electronic YB-700A(LED)

YB-700A (LED) — врізний електроригельний замок для системи контролю доступу.
Компанія-виробник — YLI ELECTRONIC.
Електроригельний замок призначений для внутрішньої установки як в дверну коробку (раму), так і в самі двері. Підходить для металевих, дерев'яних або важких дверей. Оснащений вбудованим таймером затримки закривання 0 | 3 | 6 | або 9 секунд (переключається перемичками на замку), датчиком стану дверей, а також світловою індикацією.

Технічні характеристики електроригельного замка YB-700A (LED)

• Тип замка: електроригельний.
• Тип установки: врізний.
• Сила утримання: 2000 кг.
• Таймер затримки: 0 | 3 | 6 | 9 сек.
• Виходи: NO/NC/COM.
• Без живлення: закритий.
• Живлення: 12V.
• Споживання: 1200 мА (робоче) | 200 мА (режим очікування).
• Розміри:

  • замок: 225x34x38 мм;
  • планка: 100x25x3мм;
  • ригель: діаметр 16 мм, довжина 16 мм (прямий).

• Двері автоматично закриваються, якщо не були відкриті протягом 5 секунд.

Комплектація:

• Електроригельний замок.
• Накладка на замок.
• Відповідна планка.
• Монтажний комплект.
• Кріпильні накладки для порожнистої металевої коробки.
• Інструкція.

Встановлення елетроригельного замка YB-700A (LED)

• Налаштуйте таймер затримки (переключається перемичками на замку).
• Зробіть нішу в дверній коробці/дверях за розміром замку і у відповідній планці, після чого встановіть замок врівень з поверхнею.
• Для установки замка в порожнисту металеву дверну коробку використовуйте спеціальні кріпильні накладки з комплекту. Прикладіть накладку на замок і зафіксуйте шурупами.
• Встановіть відповідну планку таким чином, щоб вбудований магніт (пластиковий круг) був нижче ригеля замку. Відстань між замком і відповідною планкою повинна бути не більше 8 мм.
• Згідно з інструкцією підключення, підключіть електроригельний замок YB-700B (LED) до живлення і управляючих пристроїв системи контролю доступу.
