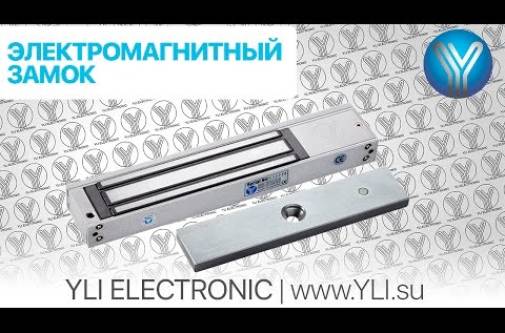

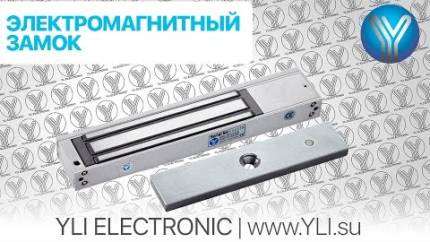

Електромагнітний замок Yli Electronic YM-350N

Магнітний або електромагнітний замок — пристрій для замикання дверей, принцип роботи якого заснований на магнітный взаємодії. Складається з корпусу з електромагнітом і у відповідної планки з металу з високою магнітною проникністю.

ЯК ПРАЦЮЄ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК YM-350N?

Електромагнітний замок встановлюється на дверну коробку, відповідна планка — на двері. При подачі живлення (DC12V/DC24V) замок примагничується на відповідну планку, надійно замикаючи двері. При відсутності живлення замок відкривається, що відповідає вимогам протипожежної безпеки.
Для компенсації гучного стуку дверима при закритті, на відповідній планці є гумова прокладка.

ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК?

Електромагнітні замки використовуються в якості виконавчих пристроїв в системах контролю і управління доступу (СКУД). Найчастіше встановлюються на вхідні двері в під'їздах, офісах, банках, бізнес центрах та інших приміщеннях.

Технічні характеристики електромагнітного замка YM-350

• Сила утримання: 350 кг.
• Матеріал корпусу: анодований алюміній.
• Матеріал відповідної частини: цинк.
• Живлення: DC12V|DC24V (перемикається перемичкою на замку).
• Споживання: 12V/500mA | 24V/250mA.
• Розміри: замок з кріпильною планкою — 260*57.7*29.6 мм; планка — 190*45*13 мм.

Комплектація YM-350N

• Електромагнітний замок з кріпильною планкою.
• Відповідна частина.
• Кріпильний комплект.
• Монтажний стікер з розміткою.
• Інструкція.

ВСТАНОВЛЕННЯ ЕЛЕКТРОМАГНІТНОГО ЗАМКУ

Відповідна планка

• Наклейте трафарет в місці встановлення відповідної частини на дверях.
• З зовнішньої частини дверей просверліть отвір d = 16 мм (відповідно до інструкції, але не до кінця!), і два неглибоких отвори d = 8 мм з внутрішньої сторони для фіксації відповідної планки.
• Закріпіть відповідну планку, встановивши болт з напівкруглою гладкою головкою із зовнішнього боку дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї встановіть відповідну планку. Зафіксуйте гайку за допомогою шестигранного ключа

ВАЖЛИВО! Не сильно затягуйте гайку відповідної планки. Вона повинна трохи пружинити завдяки гумовій прокладці, для правильного і вільного прімагнічування до замку.

Кріпильна планка

• Закріпіть кріпильну планку електромагнітного замка в верхньому кутку коробки, використовуючи саморізи з комплекту.

Електромагнітний замок

• Прикладіть електромагнітний замок до кріпильної планки і прикрутіть два шурупа (внизу замку) за допомогою маленького шестигранного ключа.

Підключення живлення

• Підключіть електромагнітний замок до живлення: (+) до червоного дрота, (-) до чорного.
