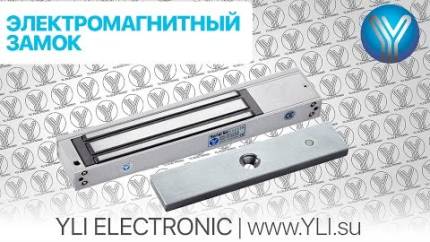

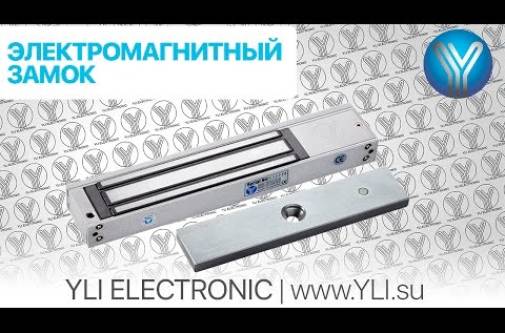

Електромагнітний замок Yli Electronic YM-280

YM-280 — накладний електромагнітний замок з силою утримання до 280 кг на розрив.
Компанія-виробник — YLI ELECTRONIC.
Призначений для внутрішньої установки на металеві, пластикові, металопластикові, дерев'яні або скляні двері (з використанням монтажного куточка ABK-280UL).

Технічні характеристики електромагнітного замка YM-280

• Сила утримання: 280 кг.
• Матеріал корпусу: анодований алюміній.
• Матеріал відповідної частини: цинк.
• Живлення: DC12V | DC24V (перемикається перемичкою на замку).
• Споживання: 12V/500mA | 24V/250mA.
• Розміри: замок — 250*42*25 мм; замок з кріпильною планкою — 250*49*25 мм; відповідна планка — 180*47*12 мм.

Комплектація YM-280

• Електромагнітний замок з кріпильною планкою.
• Відповідна частина.
• Кріпильний комплект.
• Монтажний стікер з розміткою.
• Інструкція.

Відповідна планка:

• Наклейте трафарет в місці встановлення відповідної частини на дверях.
• Із зовнішньої частини дверей зробіть отвір d = 16 мм (відповідно до інструкції, але не до кінця!), і два неглибоких отвори d = 8 мм з внутрішньої сторони дверей для фіксації відповідної планки.
• Закріпіть відповідну частину, встановивши болт з напівкруглою гладкою головкою із зовнішнього боку дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї встановіть відповідну частину. Зафіксуйте гайку за допомогою шестигранного ключа.

ВАЖЛИВО! Не сильно затягуйте гайку відповідної планки, вона повинна трохи пружинити завдяки гумовій прокладці для правильного і вільного примагнічуванія до замку.

Кріпильна планка замка:

• Закріпіть фіксуючу планку електромагнітного замка у верхньому кутку коробки, використовуючи саморізи з комплекту.

Електромагнітний замок:

• Прикладіть електромагнітний замок до кріпильної планки і прикрутіть два шурупа (внизу замка) за допомогою маленького шестигранного ключа.

Підключення живлення

Підключіть електромагнітний замок до живлення:

• (+) до червоного дроту.
• (-) до чорного.
