Как работают камеры видеонаблюдения — полный гид по типам и принципам

Сегодня системы видеонаблюдения устанавливаются повсюду: в небольших магазинах и крупных торговых центрах, учебных учреждениях, отелях, а также частных домах и квартирах. Но чтобы построить надежную систему безопасности, необходимо понимать, как устроены камеры видеонаблюдения. Знание принципов их работы позволит правильно выбрать оборудование под конкретные задачи, избежать ошибок в монтаже и эксплуатации, и получить надежную систему видеонаблюдения.

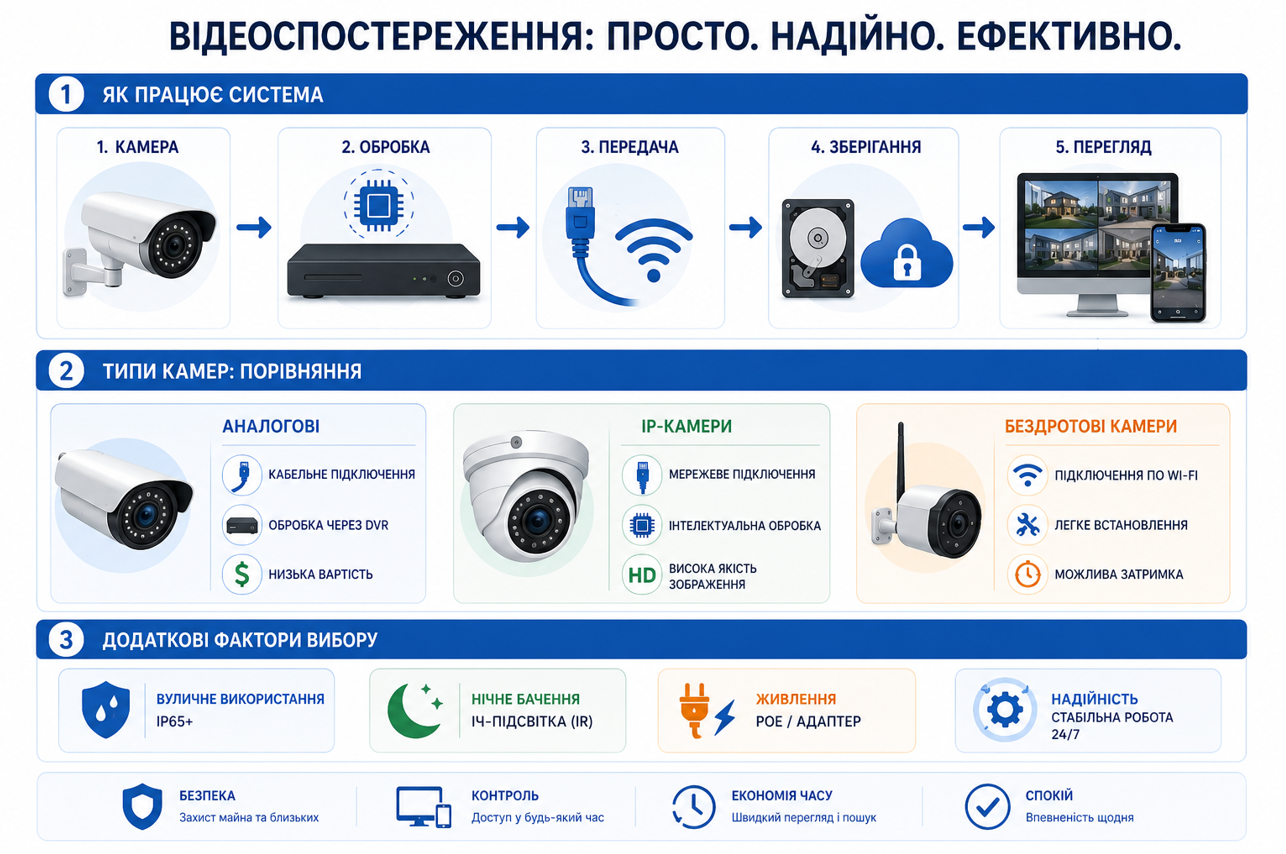

Общий принцип работы системы видеонаблюдения

Как работает система видеонаблюдения? В первую очередь стоит понимать, что это не просто набор устройств, а четкая система, в которой каждый элемент выполняет свою функцию.

Вот основной принцип работы камер видеонаблюдения в Украине на основе ключевых элементов системы:

• Камера. Может быть одна или более. Это «глаза» системы, которые улавливают картинку и преобразуют ее в электрический сигнал.
• Видеорегистратор. Это «мозг» системы, который обрабатывает поступающие к нему данные от камер, сжимает их (если это не сделано на этапе камеры) и записывает информацию.
• Устройства хранения. Жесткий диск, карта памяти или облачное хранилище.
• Монитор. Позволяет в потоковом режиме просматривать данные с камер системы. Предназначен для работы охраны видеонаблюдения. В крупных учреждениях зачастую может устанавливаться несколько мониторов для одновременного просмотра происходящего на всей территории.
• Сеть и кабели. Это «нервная система» для вашего видеонаблюдения, которая обеспечивает передачу данных и связь с интернетом.
• Питание. Представлено блоками питания для различных устройств или используется технология PoE, дающая энергию всем компонентам системы.

По сути, путь видеосигнала состоит в следующем: камера захватывает изображение и преобразует его в цифровой или аналоговый сигнал. Процессор камеры или регистратора сжимает изображение, чтобы оно не занимало терабайты за час видео. Через провода или Wi-Fi сигнал передается на устройства хранения или в облако. Одновременно сигнал транслируется на монитор или через роутер на ваш смартфон.

Как работает аналоговая камера видеонаблюдения

Первый вариант системы видеонаблюдения — это аналоговая система. Как она работает? Каковы ее преимущества и недостатки? Давайте обо всем по порядку:

• Какой сигнал выходит с камеры видеонаблюдения? В аналоговой системе камера передает непрерывный электрический сигнал по коаксиальному кабелю. В современных системах это модулированный высокочастотный сигнал высокой четкости (HD-Analog).
• В каких режимах работает аналоговая камера наблюдения? В целом такие камеры работают в следующих режимах: AHD, TVI, CVI — для получения картинки в разрешении Full HD и выше. Если вы встречали еще CVBS — то это старый режим.
• Что означает принцип работы видеокамеры actual size? Сигнал передается в реальном масштабе по коаксиальному кабелю к видеорегистратору (DVR). Именно регистратор выполняет роль «переводчика»: он оцифровывает входящий поток и сохраняет его на жесткий диск.

Если вами используется камера аналоговая внутренняя, архив видеозаписей всё равно будет физически находиться на регистраторе, а не в самой камере. Это ключевое отличие от IP-систем, где слот для карты памяти может быть в самом корпусе устройства.

Из преимуществ такой системы можно отметить трансляцию в реальном времени без задержек, более низкая цена на саму камеру (т.к. оцифровка выполняется не на ней, а на регистраторе), проще настройка (не требует знаний IP-сетей).

Из недостатков — чувствительность к электромагнитным наводкам от силовых кабелей, сложность монтажа (к каждой камере нужно протягивать отдельный кабель), а также ограниченность аналитики (распознавание лиц и т.д.).

Как работает IP-камера и в чем ее отличия

IP-видеонаблюдение — это современный стандарт, где каждое устройство является полноценным сетевым компьютером. В отличие от аналоговой системы, здесь сигнал оцифровывается и сжимается прямо на самой камере, после чего передается в виде пакетов данных. Камера передает не видеосигнал в чистом виде, а цифровой поток данных по протоколу TCP/IP. Это позволяет подключать устройство к локальной сети или напрямую к интернету.

От чего работает IP камера? Есть два варианта:

• блок питания 12 В: позволяет подключать камеру к электропитанию на месте;
• технология PoE: позволяет по одному кабелю передавать и данные, и электропитание. Это особенно удобно, если устанавливается уличная IP камера. Как работает такая система на морозе или под дождем, зависит от защищенного корпуса (IP66/IP67), но принцип питания остается неизменным.

Такие камеры подключаются к сетевому видеорегистратору, часто имеют слот для карты памяти (или можно настроить облачное хранение).

Как работает беспроводная камера видеонаблюдения

Такие камеры имеют встроенный Wi-Fi модуль и передают сигнал по Wi-Fi, подключаясь к роутеру. Питание такой камеры чаще всего реализовано от сети, но есть варианты и с аккумулятором, часто дополняемые солнечными панелями, что делает такие камеры полностью автономными.

Передача сигнала реализована в реальном времени, но порой возможна небольшая задержка (до 2 секунд), связанная со временем, затрачиваемым на упаковку данных и пропускную способность сети. Чтобы злоумышленники не перехватили поток, используется современное шифрование (WPA2/WPA3).

Про то, как работают видеокамеры, есть много видео обзоров, поэтому установить такую камеру самому гораздо проще, чем крупные системы. На таких видео можно увидеть, как работает видеокамера, как пользоваться приложением и многое другое.

Как работает камера видеонаблюдения на улице

Особое внимание стоит уделить камерам, устанавливаемым на улице. Как работает камера наружного наблюдения? За счет чего она остается работоспособной при любой погоде и освещению? Для уличного монтажа выбирают камеры со степенью защиты корпуса IP65, IP66, IP67 и IP68. Чем выше — тем более защищен корпус от попадания влаги.

Для установки в местностях с сильными морозами порой используются даже камеры со специальной системой обогрева. Но как работает уличная камера видеонаблюдения в ночное время, когда недостаточно освещения? Сейчас, наверное, уже все камеры обладают ИК-подсветкой, которая позволяет вести съемку в ч/б режиме, когда освещения недостаточно. Момент переключения с цветной съемки на черно-белую зависит от чувствительности камеры. Чем она меньше, тем дольше камера может передавать изображение в цвете.

Для уличных моделей также важна дальность камеры видеонаблюдения Full HD. Она зависит от фокусного расстояния объектива, характеристик матрицы, а также освещения. Кстати, дальность съемки при ИК-подсветке также различается в разных моделях (от 10 метров до 80 и выше).

Специальные случаи: как работает видеонаблюдение в нетипичных условиях

Прочитав статью до этого момента, вы уже понимаете, как работают видеокамеры в офисе или другом помещении или на улице. Есть регистратор, к которому все сводится, который собирает, обрабатывает и отправляет информацию на мониторы, жесткие диски и т.д.

Но как работает камера видеонаблюдения на вертолете или различном спецтранспорте? Например, здесь используются регистраторы с защитой от вибрации и авиационными разъемами, которые не размыкаются при тряске. Также могут использоваться гиростабилизированные подвесы, которые гасят колебания корпуса. А сам сигнал передается по зашифрованным радиоканалам на наземную станцию в режиме реального времени, что позволяет оператору видеть четкую картинку даже при резких маневрах.

Как проверить, работает ли камера наблюдения

Если вы используете видеонаблюдение для квартиры, как работает контроль — проще всего проверить через мобильное приложение на смартфоне. Вот несколько вариантов, как определить работает ли камера видеонаблюдения:

• Питание. Обращайте внимание на плотность нахождения штекеров в разъемах.
• Сигнал. Не поврежден ли кабель (особенно актуально при наличии домашних питомцев).
• ИК-подсветка. Проверьте индикацию.
• Изображение. Посмотрите, как показывает камера наблюдения на мониторе или в смартфоне, используйте веб-интерфейс. Для поворотных камер обратите внимание на ее поведение при включении (делает ли она «круг почета», вращаясь по осям).

В целом, принцип работы видеокамеры зависит от ее типа – аналоговая, IP или беспроводная. Понимание отличия в работе этих устройств позволит вам сделать правильный выбор. Вы можете просмотреть ассортимент товаров на нашем сайте или же позвонить нам или написать в чат. Менеджеры компании ohrana.ua всегда рады подсказать вам, какое оборудование лучше подойдет конкретно для вас. Наши специалисты помогли уже многим компаниям и частным лицам установить надежное видеонаблюдение, поэтому с радостью помогут и вам.

Часто задаваемые вопросы (FAQ): Работа камер видеонаблюдения

1. Чем отличается аналоговая камера от IP-камеры?

Главное отличие в способе передачи и обработки сигнала. Аналоговая камера передает сигнал несжатым по коаксиальному кабелю, а сетевая сжимает видео еще до передачи.

2. От чего питается IP-камера?

Есть три варианта: адаптер 12 В в ближайшую розетку, PoE при подключении кабелем к регистратору или аккумулятор с солнечной панелью для полной автономности.

3. Как узнать, работает ли камера?

• Проверка ИК-подсветки: в темноте (или прикрыв объектив ладонью) вокруг линзы должны едва заметно светиться красные точки.
• Проверка движения для поворотной камеры: при включении она обычно проходит цикл самотестирования, вращаясь в разные стороны.
• Индикаторы на разъеме: у IP-камер на месте входа сетевого кабеля должны мигать зеленый и желтый светодиоды, сигнализируя о передаче данных.
