Как подключить датчик движения к сигнализации — схемы, советы, ошибки

Правильная интеграция охранных датчиков в систему сигнализации — это гарантия того, что ваша защита сработает именно в нужный момент, без ложных тревог и слепых зон. Датчик движения — это ключевой элемент любого охранного контура, ведь именно он первым обнаруживает физическое вторжение на объект.

Сегодня на рынке представлены как классические проводные, так и современные беспроводные варианты. В зависимости от типа системы, они могут подключаться напрямую к централи (хабу), работать в составе автономной GSM-сигнализации или передавать тревожные уведомления сразу на ваш смартфон. Знание основ их подключения — первый шаг к созданию неуязвимой системы безопасности.

Виды датчиков движения и их роль в охранных системах

Основной датчик движения для охранной сигнализации, подключение которого мы рассматриваем в этой статье, чаще всего бывает трех типов:

• инфракрасный (это самые популярные и часто используемые модели, которые срабатывают на тепловое излучение человека); они идеальны для квартир и офисов;
• микроволновый (они излучают высокочастотные волны и фиксируют их отражение, преимущество таких моделей в том, что они срабатывают даже через тонкие перегородки, поэтому подходят для складов и гаражей;
• комбинированный (сочетает в себе обе технологии, благодаря чему практически исключены ложные срабатывания от сквозняка, радиатора и т.д.).

Также датчики различаются по типу подключения: проводные и беспроводные. Преимущество проводных моделей в надежности и большей дальности сигнала, а также стабильном питании. Беспроводные модели гораздо проще в монтаже, но важно следить за зарядом батареек, на которых они работают (к слову, современные модели используют аккумуляторы, которые могут работать много месяцев и даже больше года без замены).

Современные датчики движения подключаются к мобильному телефону, поэтому если они срабатывают, где бы вы ни находились, вы получите об этом уведомление.

Как правильно подключить датчик движения к охранной сигнализации: базовые принципы

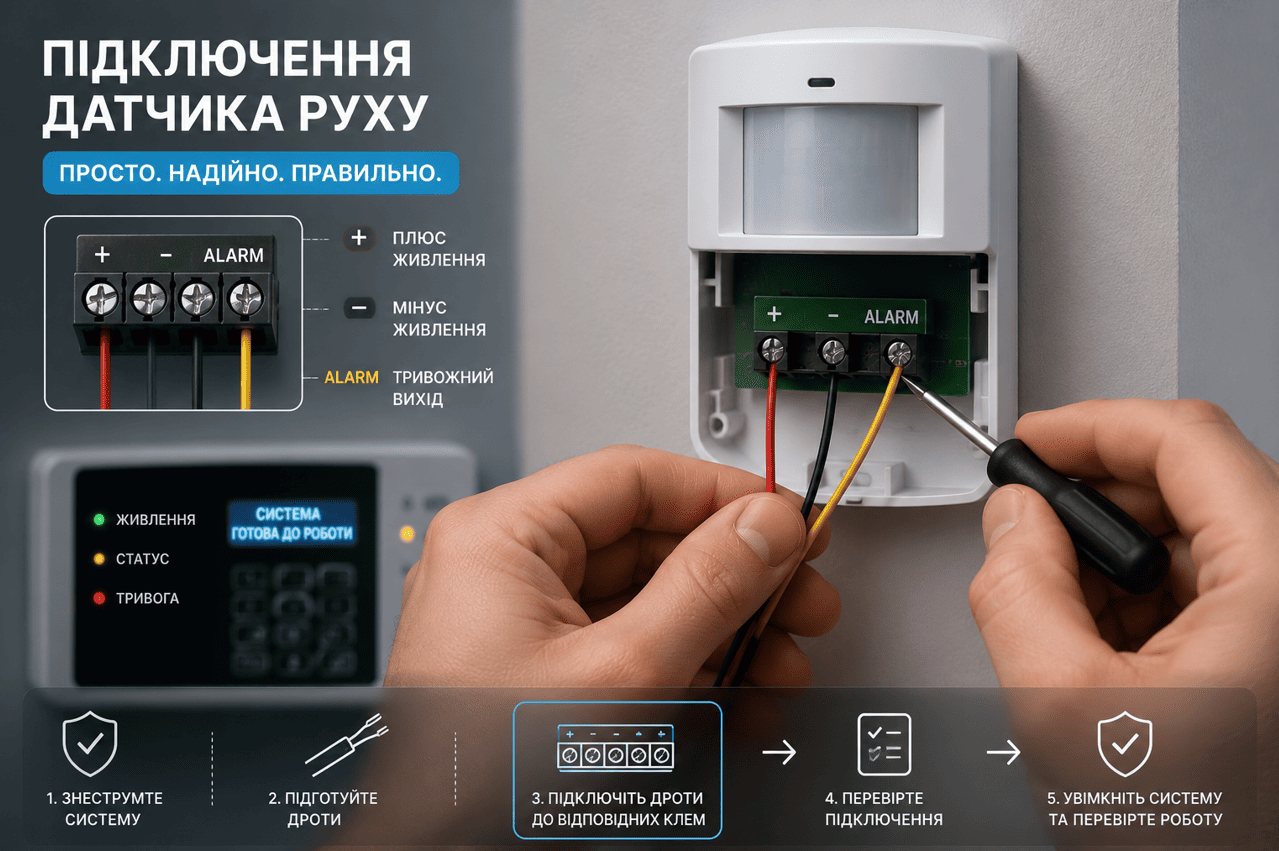

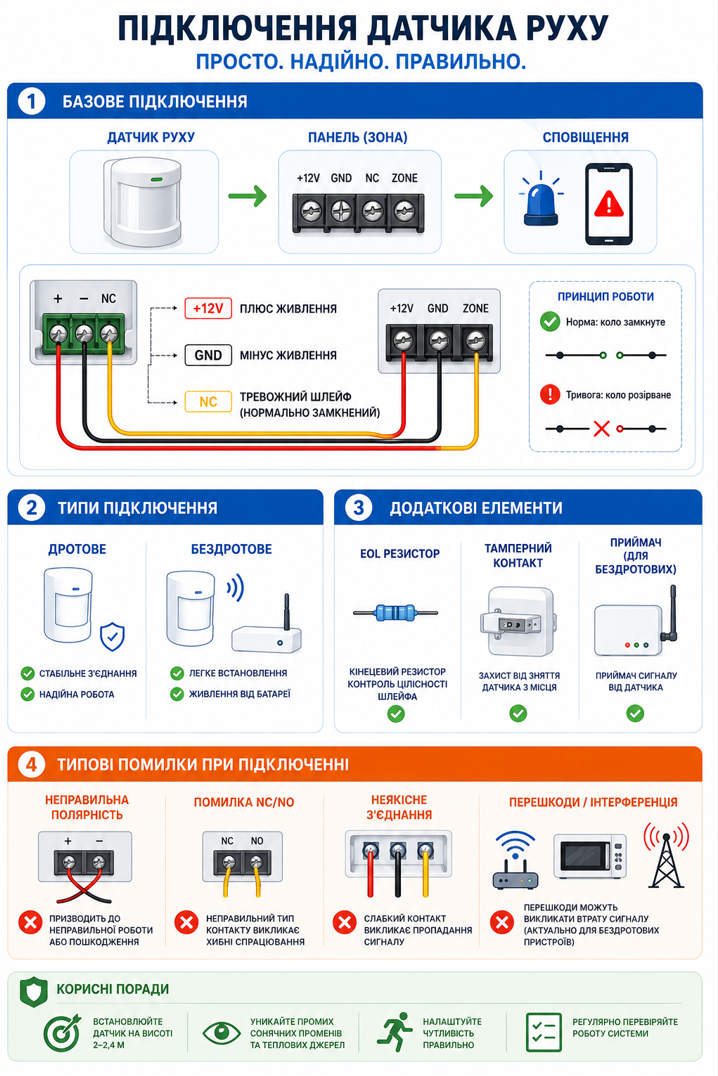

Базовое подключение датчика движения к охранной сигнализации начинается с понимания клеммной колодки. Большинство проводных охранных датчиков требуют питания 12 В (контакты «+» и «–»), которое поступает от ППК или внешнего блока питания.

Основной рабочий узел — это тревожный выход. В охранных системах чаще всего используется релейный выход с нормально-замкнутым контактом (NC). Это критически важно: когда датчик в покое, цепь замкнута; как только зафиксировано движение или перерезан провод — цепь размыкается, и прибор выдает тревогу. На плате ППК провода подключаются в зоны (шлейфы) с маркировкой Z или Zone.

Если взять, к примеру, конкретную модель MN 100S1, подключение выполняется по стандартному четырехпроводному принципу: два провода на питание (12V) и два на шлейф (Alarm). Также не забывайте про тамперный контакт — он защищает сам датчик от вскрытия корпуса. Правильная полярность и плотный зажим контактов гарантируют отсутствие «дребезга» в системе.

Схемы подключения охранных датчиков: проводные, беспроводные, параллельные варианты

Выбор схемы подключения датчика движения охранной сигнализации зависит от архитектуры системы и требований к безопасности.

Проводные схемы

• Один датчик на зону. Самый надежный вариант. Каждое устройство подключается к отдельному входу ППК. Это позволяет точно знать, в какой комнате произошло вторжение.
• Параллельное подключение охранных датчиков. Используется для экономии входов на плате. В охранных шлейфах (NC) датчики соединяются последовательно, чтобы разрыв любого из них вызывал тревогу. Термин «параллельное» здесь чаще относится к питанию.
• Резисторы (EOL). Чтобы система «видела» не только сработку, но и попытку саботажа (короткое замыкание провода), в конец линии ставится оконечный резистор. ППК постоянно измеряет сопротивление шлейфа.

Беспроводные схемы

Подключение беспроводного датчика движения гораздо проще технически, так как не требует прокладки кабелей. При подключении к GSM-централи процесс сводится к «привязке» устройства. Перед тем как подключить беспроводной датчик движения к GSM сигнализации, нужно перевести централь в режим программирования и нажать кнопку на датчике (или считать QR-код). Сигнал передается по защищенному радиоканалу, а питание обеспечивается батареей.

Подключение специализированных датчиков: дым, звук, свет, герконы

Для комплексной безопасности объекта недостаточно одного типа сенсоров. Полноценная система основана на совокупности разных устройств.

Например, подключение датчика дыма к сигнализации позволяет системе работать как пожарная охрана 24/7. Если дымовые датчики обычно активны всегда, то подключение датчика движения и герконов (магнитоконтактных датчиков на дверях) создает два рубежа защиты: геркон сработает при открытии (двери или окна), а PIR-сенсор — при перемещении внутри.

Для защиты остекления используется подключение акустического датчика DSC (разбития стекла), который реагирует на специфический звук удара и звон. А чтобы отпугнуть злоумышленника, можно светошумовой датчик движения подключить вместе с мощной сиреной на выход реле — при фиксации движения система мгновенно активирует звуковой и световой сигнал.

Особенности работы с конкретными моделями и системами (например, «Орион»)

Рассмотрим подключение датчиков на примере конкретной системы — Орион на базе ППК 4ТМ.

Поскольку Орион 4ТМ — проводная централь, напрямую радиосигнал она не примет. Чтобы понять, как подключить к Орион беспроводный датчик движения, используйте радиоканальный приемник (мост).

Логика проста: беспроводной датчик передает сигнал на приемник, а тот через свои реле замыкает зону на плате ППК. Вот куда подключить датчик движения сигнализации Орион 4ТМ: выходы реле приемника соединяются с клеммами Z1–Z4 и ОБЩ. Так система «видит» радиодатчик как обычный проводной шлейф.

Куда идёт сигнал с беспроводного датчика движения? Он сигнал поступает на приемник, который мгновенно размыкает цепь зоны Ориона, вызывая тревогу в журнале событий.

Дополнительные функции: память тревог, подключение к смартфону

Современные системы безопасности позволяют не только фиксировать нарушения, но и анализировать их дистанционно.

Функция логирования событий — это подключение датчика движения с памятью тревог, которая сохраняет историю срабатываний. Это критически важно для разбора инцидентов, если вы не успели отреагировать на сигнал мгновенно.

Для удаленного контроля используется датчик движения на 12 В с подключением к смартфону через GSM-централь или Wi-Fi мост. В мобильном приложении вы будете получать Push-уведомления о любой активности, сможете ставить объект на охрану или просматривать текущее состояние каждой зоны.

Перед тем как правильно подключить к току датчик движения, убедитесь, что блок питания соответствует номиналу (обычно 12 В DC). Если устройство подключается напрямую к домашней Wi-Fi сети, питание подается через стандартный адаптер, а настройка оповещений происходит в облачном сервисе производителя.

Типичные ошибки при монтаже — и как их избежать

• Перепутанные контакты NC/NO. В охранных системах почти всегда используется NC (нормально-замкнутый) контакт. Если подключить к NO, сигнализация будет «кричать» в покое и «успокаиваться» при взломе.
• Игнорирование полярности. Хотя многие датчики имеют защиту, переполюсовка питания (перепутаны «+» и «–») — верный путь к выходу прибора из строя или его нестабильной работе.
• Резистор «не там». Оконечный резистор (EOL) должен стоять в самом датчике, а не в корпусе централи. Если вы поставите его в пульте управления, система не «увидит» обрыв кабеля злоумышленником.
• Плохой контакт. Скрутки вместо пайки или клемм — главный враг стабильности. Окисление меди со временем приводит к «дребезгу» контактов и ложным тревогам, поэтому качественное соединение очень важно.
• Радиопомехи. При установке беспроводных датчиков избегайте близости к силовым щитам, микроволновкам и массивным металлическим конструкциям, которые экранируют сигнал.

Правильно подключенный датчик движения — это фундамент стабильной работы всей системы безопасности и отсутствие ложных тревог. Чтобы ваш охранный контур был по-настоящему надежным, выбирайте качественное оборудование с подробными инструкциями в магазине ohrana.ua. Если выбор компонентов охранной системы — непростая для вас задачи, наши специалисты всегда готовы помочь с выбором, чтобы ваш дом или офис оставались под защитой 24/7.

Часто задаваемые вопросы (FAQ): Подключение охранных датчиков

1. Можно ли самостоятельно подключить датчик движения к сигнализации?

Да, это вполне реально при наличии базовых навыков работы с электроникой и строгого следования инструкции к вашему ППК. Главное — правильно соблюсти полярность питания 12 В и корректно зажать жилы кабеля в клеммах NC/ALARM для замыкания охранного шлейфа.

2. Как подключить беспроводной датчик к GSM-сигнализации?

Беспроводные устройства подключаются путем «привязки» их уникального ID к централи через режим программирования или мобильное приложение. При этом крайне важно учитывать совместимость протоколов передачи данных и рабочую частоту (обычно 433 МГц или 868 МГц) между датчиком и приемником.

3. Чем отличается подключение датчика дыма от движения?

В отличие от стандартных четырехпроводных датчиков движения (12 В + тревожный выход), датчики дыма часто подключаются по двухпроводной схеме, где питание и сигнал идут по одной линии. Кроме того, для корректной работы пожарного шлейфа и предотвращения ложных сработок в цепь дымовых датчиков обязательно устанавливается токоограничивающий резистор.
