Электромагнитный замок Yli Electronic YM-280(LED)-DS

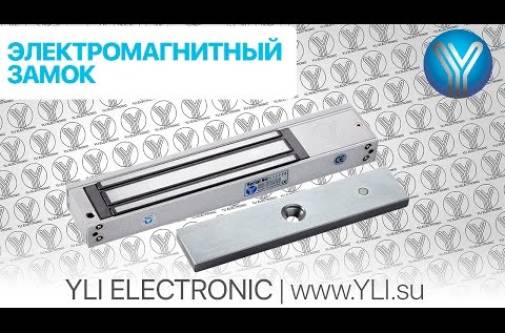

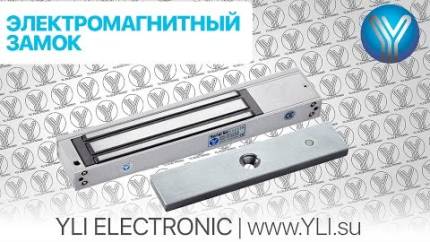

YM-280(LED)-DS – накладной электромагнитный замок со световой индикацией для двустворчатой двери с силой удержания до 280 кг на разрыв.
Компания-производитель YLI ELECTRONIC.
Предназначен для внутренней установки на двустворчатые металлические, пластиковые, металлопластиковые, деревянные или стеклянные двери (с использованием монтажного уголка ABK-280UL).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОМАГНИТНОГО ЗАМКА YM-280(LED)-DS

Сила удержания: 280 кг
 Материал корпуса: анодированный алюминий
 Материал ответной части: цинк
Питание: DC12V | DC24V (переключается перемычкой на замке)
Потребление: 12V/500mA | 24V/250mA
Размеры:

замок: 180х38х11мм;
замок с крепежной планкой: 500х48.5х25мм;
ответная планка: 180х38х11мм

КОМПЛЕКТАЦИЯ YM-280(LED)-DS

электромагнитный замок с крепежной планкой
2 ответных части
крепежный комплект
монтажный стикер с разметкой
инструкция

УСТАНОВКА ЭЛЕКТРОМАГНИТНОГО ЗАМКА

ОТВЕТНАЯ ПЛАНКА

• Наклейте трафарет в месте установки ответной части на каждой створке двери;
• С наружной части двери просверлите отверстие d=16мм (в соответствии с инструкцией, но не до конца!), и два неглубоких отверстия d=8мм в внутренней стороны двери для фиксации ответной планки (Повторите те же действия для второй части двери);
• Закрепите ответную часть, установив болт с полукруглой гладкой головкой с внешней стороны двери. С внутренней стороны положите резиновую прокладку и уже на неё установите ответную часть. Зафиксируйте гайку с помощью шестигранного ключа (Повторите те же действия для второй части двери)
ВАЖНО! Не сильно затягивайте гайку ответной планки – она должна немного пружинить благодаря резиновой прокладке, для обеспечения более плотного контакта ответной планки и магнита.

КРЕПЕЖНАЯ ПЛАНКА ЗАМКА

• Закрепите крепежную планку электромагнитного замка в верхнем углу коробки, используя саморезы из комплекта

ЭЛЕКТРОМАГНИТНЫЙ ЗАМОК

• Приложите электромагнитный замок к крепежной планке и прикрутите два шурупа (внизу замка) с помощью маленького шестигранного ключа

ПОДКЛЮЧЕНИЕ ПИТАНИЯ

• Подключите электромагнитный замок к питанию:

(+) к красному проводу;
(-) к чёрному
