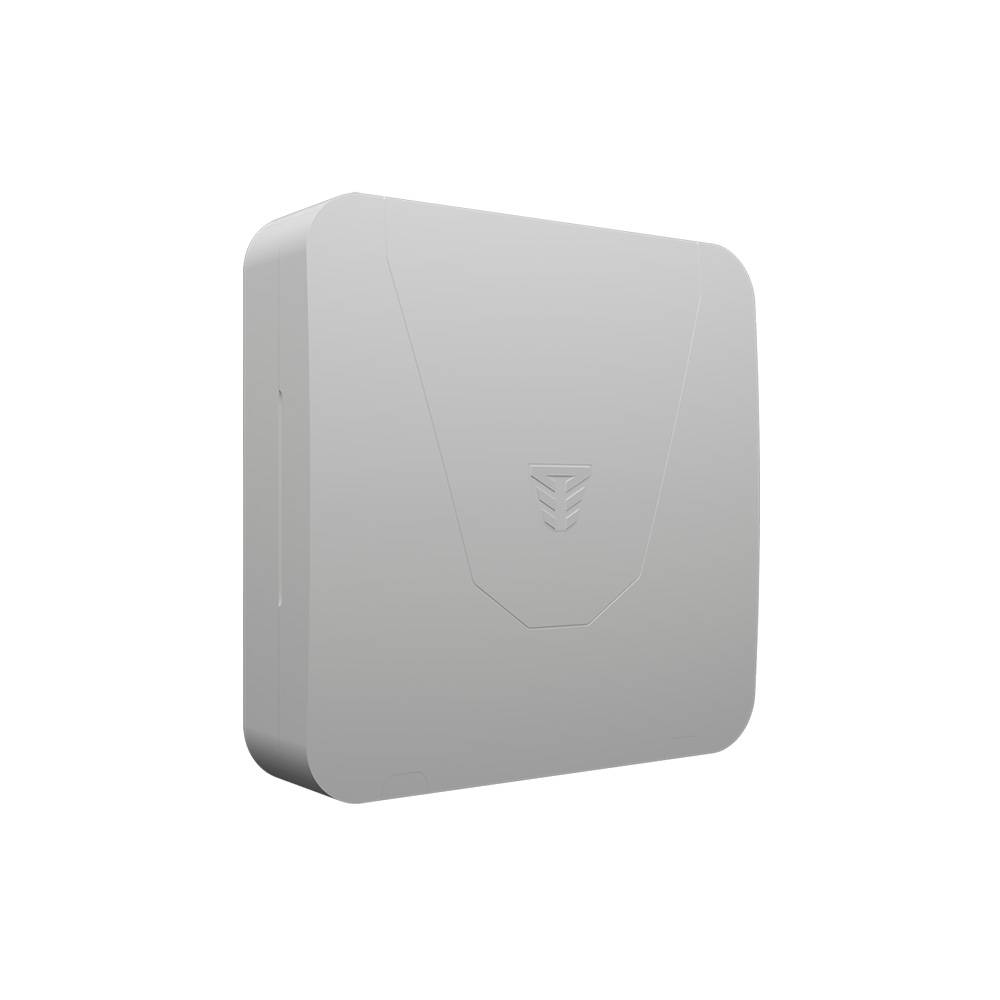

Модуль расширения зон и выходов M-ZP fBox

Это  специализированное изделие для масштабирования систем пожарной сигнализации на базе прибора приемно-контрольного  Tiras PRIME XL. Устройство добавляет дополнительные шлейфы и управляющие линии, когда базовой емкости централи уже недостаточно. Его используют на крупных объектах, где требуется распределенная архитектура с выносом точек подсоединения.

Назначение и область применения

Продукт разработан специально для противопожарных систем. Он подключается по двум системным шинам RS-485 и может располагаться на расстоянии до 1000 метров от основного. Это особенно удобно там где центральный корпус находится в одном месте, а територии контроля — в удаленных помещениях. А также поддерживает  свинцово-кислотной или LiFePO4 аккумуляторной батареи ёмкостью 7–8 А·ч, что превращает его ещё и в локальный источник резервной запитки.

Ключевые технические возможности

В базовой комплектации модель предоставляет восемь зон для подключения двухпроводных извещателей с нормально разомкнутым гнездом. В каждую из них допускается включение до 32 датчиков. Напряжение в шлейфе составляет 24 В. Дополнительно предусмотрены две контролируемых клеммы 24 В с суммарным током до 400 мА (по 200  на каждый). Для управления оповещением или автоматикой служат два релейных гнезда. При необходимости количество коммутационных соединений увеличивается подсоединением модуля M-OUT2R в универсальный слот на плате.

Цены на модуль расширения зон и выходов M-ZP fBox формируются с учетом актуальных условий поставки от производителя.

Почему выбирают это решение

Конструкция ориентирована на профессиональный монтаж. Наличие двух независимых шин RS-485 повышает надежность связи. Встроенный блок питания 25 Вт снимает нагрузку с центра и позволяет размещать его ближе к группам датчиков. Возможность использования современных LiFePO4 аккумуляторов увеличивает срок службы резервного источника. Корпус рассчитан на размещение внутри помещений с контролируемым микроклиматом и защищен от случайного доступа.

Монтаж и интеграция

Изделие монтируется на стену в пластиковом корпусе. Внутри предусмотрены клеммы для  запитки, коммутационных контактов, подсоединения сети и аккумулятора. После физического подсоединения выполняется настройка через программное обеспечение централи. Слот MODULE1 предназначен для установки релейного расширения M-OUT2R. При правильном проектировании кабельной сети одна такая модель существенно упрощает разводку и снижает общую величину затрат на крупных объектах.

Купить M-ZP fBox можно с доставкой через Новую Почту или забрать самовывозом из магазина в Киеве.

Часто задаваемые вопросы

Сколько датчиков можно подключить к одной зоне?  Допускается установка до 32 двухпроводных извещателей с нормально разомкнутым контактом.

Нужен ли отдельный блок питания для датчиков? Нет, встроенный источник 25 Вт и два контролируемых выхода 24 В позволяют питать внешние устройства суммарным током до 400 мА.

Можно ли увеличить количество релейных подключений? Да, для этого в универсальный слот устанавливается дополнительный модуль M-OUT2R.

Какой аккумулятор подходит для резервного питания? Поддерживаются свинцово-кислотные или LiFePO4 батареи ёмкостью 7–8 А·ч.

Совместима ли модель только с Tiras PRIME XL? Да, устройство разработано именно для работы с прибором приемно-контрольным пожарным Tiras PRIME XL и использует его системные шины RS-485.

Можно ли использовать блок на улице? Класс защиты оболочки IP30 подразумевает установку только в помещении, без прямого воздействия влаги и осадков.
