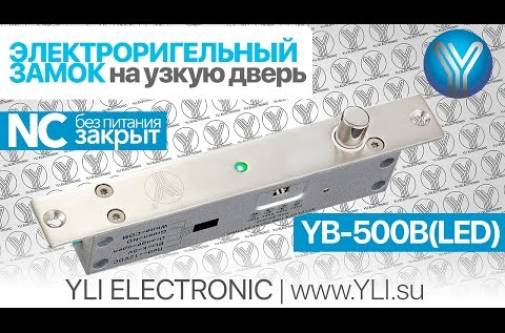

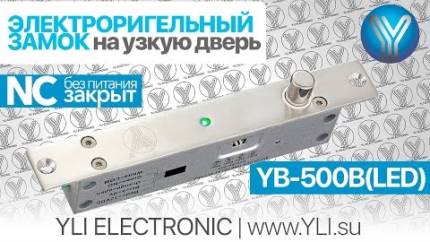

Электроригельный замок Yli Electronic YB-500B(LED)

YB-500B LED – врезной электроригельный замок для системы контроля доступа.
Компания-производитель YLI ELECTRONIC.

Электроригельный замок предназначен для внутренней установки как в дверную коробку (раму), так и в саму дверь. Подходит для металлических, пластиковых, металлопластиковых и деревянных.

Оснащен встроенным таймером задержки закрывания 0 | 3 | 6 | или 9 сек. (переключается перемычками на замке).

Что такое электроригельный замок

Электроригельный замок – устройство для запирания дверей, управление которым происходит посредством эл.питания. Запирание двери осуществляется выдвижным ригелем (металлический стержень), входящим в ответную часть.

Как работает электроригельный замок YB-500B LED

Во время закрытия двери, встроенный в замок геркон реагирует на магнит в ответной планке, и замыкает контакт соленоида, выдвигающего ригель.
В случае отключения электропитания замок находится в закрытом состоянии (ригель выдвинут).
Открывается замок управляющим контактом (оранжевый провод).
Подача напряжения на замок не должна превышать 3 сек.

Где используется электроригельный замок

В автоматизированных системах контроля и управления доступом (СКУД) в офисах, бизнес-центрах, магазинах и любых других помещениях.

Технические характеристики электроригельного замка YB-500B LED

• Тип замка: электроригельный
• Тип установки: врезной
• Сила удержания: 1000 кг
• Таймер задержки: 0 | 3 | 6 | 9 сек.
• Выходы: NO/COM
• Без питания: закрыт
• Питание: 12 В
• Потребление: 960 мА (рабочее) | 180 мА (режим ожидания)
• Размеры: замок: 192 x 25 x 37 мм; ответная планка: 90 x 25 x 2 мм; ригель: диаметр 13 мм, длина 16 мм (прямой)
• Встроенный индикатор состояния двери
• Дверь автоматически закрывается, если не была открыта в течении 5 секунд

Комплектация

• электроригельный замок
• накладка на замок
• ответная планка
• монтажный комплект
• крепежные накладки для полой металлической коробки
• инструкция.

Установка электроригельного замка YB-500B LED

Настройте таймер задержки (переключается перемычками на замке);
Вырубите нишу в дверной коробке/двери по размеру замка и ответной планки, после чего установите замок вровень с поверхностью;

*для установки замка в полую металлическую дверную коробку используйте специальные крепежные накладки из комплекта

Приложите накладку на замок и зафиксируйте шурупами;
Установите ответную планку таким образом, чтоб встроенный магнит (пластиковый круг) был ниже ригеля замка. Расстояние между замком и ответной планкой должно быть не более 8 мм
Согласно инструкции подключения, подсоедините электроригельный замок YB-500B LED к питанию и управляющим устройствам системы контроля доступа

Совместимость

Электроригельный замок YB-500B LED совместим с кодовыми клавиатурами, считывателями, радиоконтроллерами, кнопками выхода, с аудиодомофонами и видеодомофонами всех типов или другими устройствами систем контроля доступа.
