Импульсный блок бесперебойного питания ББП 20. Выходное напряжение 12В (при работе от сети – 13,2. Без внешнего питания, при работе от АКБ – 13-10,5 В). Ток нагрузки 1А (максимальный 1.4А).
Блок (источник) бесперебойного питания – устройство для поддерживания постоянного питания даже при отключении внешней сети, за счет резервного аккумулятора. В функции ББП входит преобразование тока внешней сети до необходимого значения (как правило, 12В или 24В); зарядка и контроль резервного аккумулятора а так же автоматическое переключение на работу от АКБ и обратно при отключении и возобновлении сети 220В.

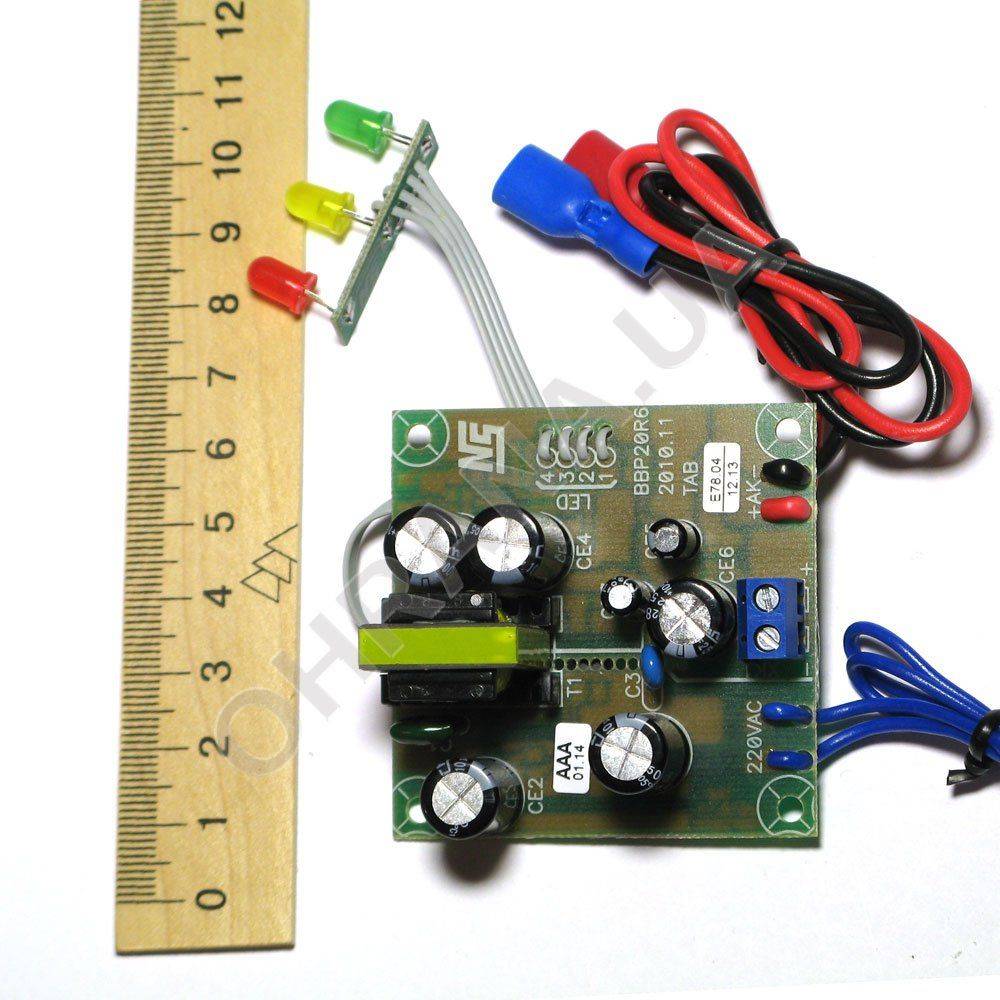

ББП-20 (плата) – устройство отечественного производства (Никтон, Украина). Технические параметры устройства соответствуют самым высоким требованиям и стандартам.
Отличительная функциональная особенность ББП 20 – наличие защиты аккумулятора от глубокого разряда. При длительном отключении 220В аккумулятор разряжается до заданного предела (10,5-11 В) и потребление от АКБ отключается. В китайских аналогах, без такой защиты, аккумулятор разряжается до «нуля», что приводит к преждевременному выходу из строя аккумулятора.
Блок имеет широкий диапазон входного напряжения – от 155 до 245 В, что весьма актуально в современных условиях, когда, особенно в зимний период, напряжение в сети очень занижено. Если напряжение в сети выходит за эти пределы, ББП 20 перейдет на работу от аккумулятора до восстановления рабочего напряжения.
Плата имеет клеммы для подключения потребляющих устройств (12В), провода для подключения резервного аккумулятора и провода для подключения к сети 220В. Удобно использовать для подключения 220В дополнительный барьерный клеммник с предохранителем.
ББП-20 оснащен тремя выносными светодиодами для индикации работы устройства.
Данное устройство часто применяют как блок питания для сигнализации и др. систем охраны. Компактные размеры позволяют разместить его даже в небольших корпусах и использовать совместно с другими модулями. ББП 20 способен обеспечить питанием как охранный модуль, так и детекторы и оповещатели сигнализации.
| Входное напряжение | ~155…~245 В |
| Выходное напряжение | 13,2 В |
| Общая нестабильность | 5% |
| Выходной ток ном | 1,0 А |
| Выходной ток max | 1,4 А |
| Ток заряда АК | 0,30-0,40 А |
| Напряжение заряда АК | 13,5-13,8 В |
| Напряжение отсечки АК | 10,5-11,0 В |
| Температурный диапазон | 0...+45 °C |
| Режим работы | долговременный |
| Габаритные размеры | 55х55х35 мм |
