Модуль монитора вызова домофона DS-KD-DIS для вызывной панели DS-KD8003-IME1

Код товара: 29049
4 971.00 грн
Безналичная цена
Цена при безналичной оплате с НДС
4 970.70 грн
    Бренд: "Dahua", Китай

    Модуль расширения к вызывной панели DS-KD8003-IME1
    3,5-дюймовый ЖК-экран с разрешением: 320 х 480p
    Контакт-лист на 2000 жильцов
    Степень защиты: IP65
    Питание: от панели DS-KD8003-IME1
    Подключение по RS-485
    Накладной или врезной монтаж

Гарантия
1 год официальной от производителя
14 дней на возврат или обмен без лишних вопросов

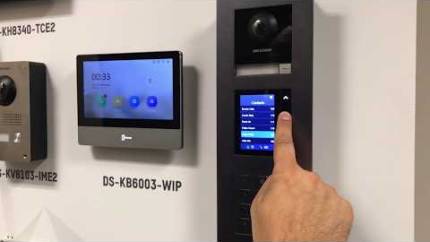

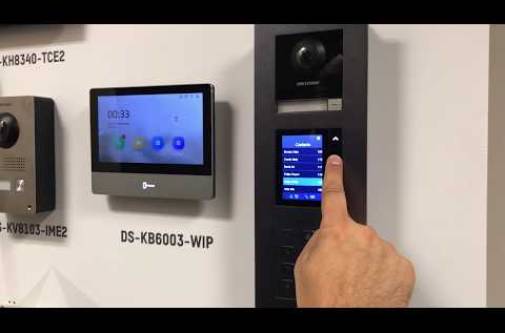

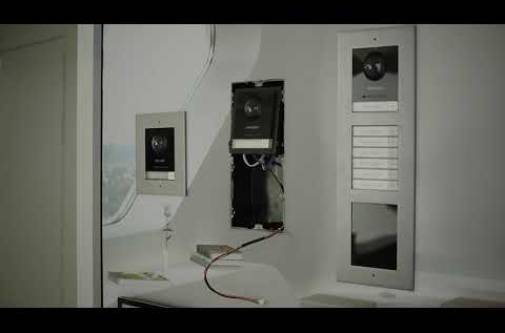

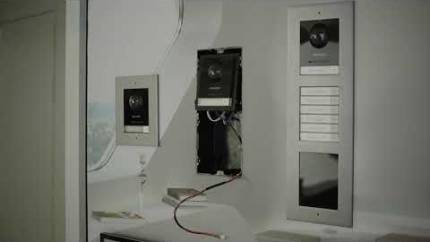

Видео-обзор
Модуль монитора вызова домофона DS-KD-DIS для вызывной панели DS-KD8003-IME1
Описание

У интеграторов систем безопасности появился новый модуль вызывной панели DS-KD8003-IME1, совместимый с IP-видеодомофонами, обеспечивающий визуализацию варианта вызова - DS-KD-DIS. Это 3,5-дюймовый дисплей со светодиодной технологией, имеющий разрешение 320х240 пикселей и 4 кнопки управления списком абонентов. Устройство используется:

  1. Для отпирания двери с помощью PIN-кода с помощью модуля клавиатуры DS-KD-KP.
  2. Для набора номера и вызова внутренней станции с помощью модуля клавиатуры DS-KD-KP.
  3. Для выбора из списка абонентов используя собственные кнопки навигации.

DS-KD-DIS для вызывной панели DS-KD8003-IME1

В 3 случае он позволяет осуществлять навигацию в списке до 2000 контактов, не прибегая к внешним устройствам ввода. Для навигации доступны 4 подсвеченные физические кнопки. Посетители могут искать имена в заранее определённом списке жильцов, а выбрав нужного сделать вызов адресата внутренней станции.

Без DS-KD-KP в наборе вызывной панели первые 2 варианта вызова не могут выполняться, не мешая работе третьего.

Питание и управление осуществляется подключением к базовому блоку DS-KD8003-IME1 (12 В пост. тока и RS-485). Принцип адресации такой же, как и у других модулей к вызывной панели DS-KD8003-IME1, а совместимость с IP-видеодомофонами Hikvision 2-го поколения. В частности, на задней панели DS-KD-DIS есть несколько DIP-переключателей, из которых первые 4 используются для адресации.

Модуль монитора вызова домофона DS-KD-DIS для вызывной панели DS-KD8003-IME1

Из-за гибкости оборудования видеодомофона можно использовать бесчисленные комбинации в зависимости от цели и режима использования системы. Сборка модулей серии DS-KD-xx происходит в специальных корпусах серии DS-KD-ACF (корпуса скрытого монтажа) и DS-KD-ACW (корпуса поверхностного монтажа). Маскирующие рамы, прикрепленные к корпусам обеих серий, изготовлены из алюминия. В списке модулей расширения также присутствуют: модуль индикатора состояния DS-KD-IN, модуль цифровой клавиатуры DS-KD-KP, два типа считывателей Mifare и EM и модуль с кнопками прямого набора DS-KD-KK. Впрочем ещё есть пустой модуль DS-KD-BK для заглушки свободной ячейки.

DS-KD-DIS для вызывной панели DS-KD8003-IME1

Настройка дисплея

DS-KD-DIS для вызывной панели DS-KD8003-IME1

Предположим, мы хотим подключить новый дисплейный модуль DS-KD-DIS к базовому модулю DS-KD8003-IME1, чтобы отобразить список жильцов. Первым делом стоит обновить версию прошивки 8003 до сборки 190604.

Следующим шагом является назначение адреса 1 для расширения DIS и его подключение к базовому блоку через последовательный кабель. Выходной порт RS-485 на DS-KD8003-IME1 будет подключен к входу RS-485 на DS-KD-DIS.

После подачи питания через PoE или 12 В пост. тока на базовый блок пришло время получить к ней доступ из iVMS-4200 AC для выполнения настроек.

Прежде всего, мы должны зарегистрировать базовый блок в программном обеспечении: Device Management-> Add-> Поля с данными соединения, такими как IP-адрес, порт связи, неявно 8000, данные аутентификации будут завершены. Процесс регистрации завершается проверкой параметров Синхронизировать время и Импорт в группу, а затем Добавить.

DS-KD-DIS для вызывной панели DS-KD8003-IME1

Используя вышеуказанный метод, вызывная станция внутри уровня DS-KD-DIS также будет зарегистрирована.

Идентификационные данные внутренней станции, такие как номер комнаты и номер этажа, будут проверены в разделе «Управление устройствами» -> «Устройство» -> «Выбор внутренней станции» -> нажмите кнопку « Настройки» -> « Интерком» -> «ID Конфигурация».

DS-KD-DIS для вызывной панели DS-KD8003-IME1

Мы добавим жильца, которого мы свяжем с комнатой № 1 и этажом № 1.

Для этого перейдите в меню Персона-> + Добавить-> Заполните имя жильца, и в резидентской информации будет введена комната № и этаж. В Bind Device выберет внутренний блок, для которого будет создано логическое соединение между человеком, которого нужно добавить, и внутренней станцией.

DS-KD-DIS для вызывной панели DS-KD8003-IME1

Следующим шагом является создание группы доступа, ассоциации с жильцами (внутренних станций) и внешней станции, отвечающей за эти правила доступа.

Чтобы перейти к Access Control-> Access Group-> Add . Подробно, как будут определены имена групп доступа, будут выбраны лица с правами доступа (этот список также будет виден из DS-KD-DIS), будет выбрана дверь (внешняя станция, к которой подключен модуль DS-KD-DIS если сохранить.

DS-KD-DIS для вызывной панели DS-KD8003-IME1

Настройки будут сохранены только при нажатии кнопки « Применить все к устройствам» .

После загрузки настроек на внешнюю станцию, содержащую расширение ЖК-дисплея DS-KD-DIS, пользователи могут легко просматривать список местоположений и совершать звонки.

Цифровая панель имен может быть идеальным решением для ассоциации жильцов, а также альтернативой цифровой клавиатуре. Есть некоторые аспекты, которые обязательно будут представлены в следующих версиях оборудования, а именно физические кнопки и экран будут заменены поддержкой сенсорного экрана, к которой будет добавлена цифровая клавиатура.

Особености

DS-KD-DIS для вызывной панели DS-KD8003-IME1

  • 3,5-дюймовый ЖК-экран с разрешением 320 × 480p
  • 4 физические кнопки с подсветкой
  • К устройству можно добавить до 2000 контактов
  • Сохранение и поиск списока контактов
  • Отображает набор номера вызова внутренней станции с модуля кнопочной панели
  • Отображает набор ПИН-кода отпирания двери с модуля кнопочной панели
  • Многоязычная
Характеристики
Операционная система Embedded MCU Processor
ROM/RAM 64M/8M
Дисплей 3,5-дюймовый TFT ЖК-экран
Разрешение дисплея 320 х 480
Метод работы 4 физические кнопки
Интерфейс подключения модуля 1 вх/ 1 вых
Подсветка Поддерживается
Релейные выходы 1 порт для отладки
Питание DC 12В
Потребляемая мощность 3 Вт
Размеры 98,5 х 100 х 34,2 мм
Монтаж Накладной, врезной
Степень защиты IP65
